高温真空環境では、従来の熱電対は過酷な条件に耐えられないため、信頼性の高い温度測定値を提供できない場合があります。この問題に対処するために、極端な環境で温度を正確に測定できる特別な設計の真空シール熱電対が開発されました。

これらの熱電対の主な特徴は、その真空シール構造です。真空シールは熱電対を外部環境から効果的に隔離し、温度測定値に影響を与える可能性のある外部要因からの干渉を防ぎます。これにより、最も過酷な環境でも正確で信頼性の高い温度測定が保証されます。

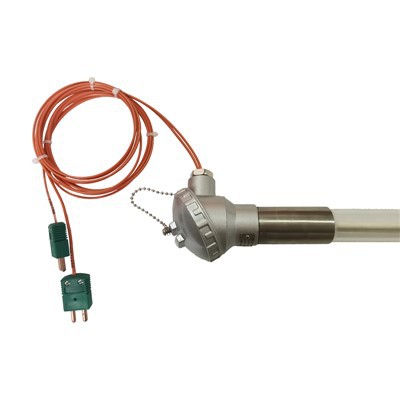

白金ロジウム熱電対は、熱電対の中で最も測定精度が高く、標準熱電対として扱われます。 S、R、Bタイプも含め、ほぼ組立て構造となります。最高精度は±1度、最高使用温度は1700度(B)です。熱電対は主に酸化物環境に適用され、使用場面は主に高温窯です。

真空封止白金ロジウム熱電対導体の組み合わせと特性

タイプ	熱電素子	温度範囲度	機能の特徴
			利点	短所
S	Ptrh10-Pt	0~1600	酸化雰囲気に適しています。精度が高く、使用時間が経っても安定性が変化しません。耐酸化性、耐薬品性があり、標準的な熱電対として使用できます。	還元性雰囲気（特にH2、金属蒸気）や真空環境には不向きで、コストが高くなります。
R	Ptrh13-Pt	0~1600
B	Ptrh30-Ptrh6	600~1700	1000度以上に適しており、小さな熱電、耐酸化性、耐化学腐食性を備えています。	600度以下では感度が低く使用できません。

真空シールされた白金ロジウム熱電対の誤差限界
